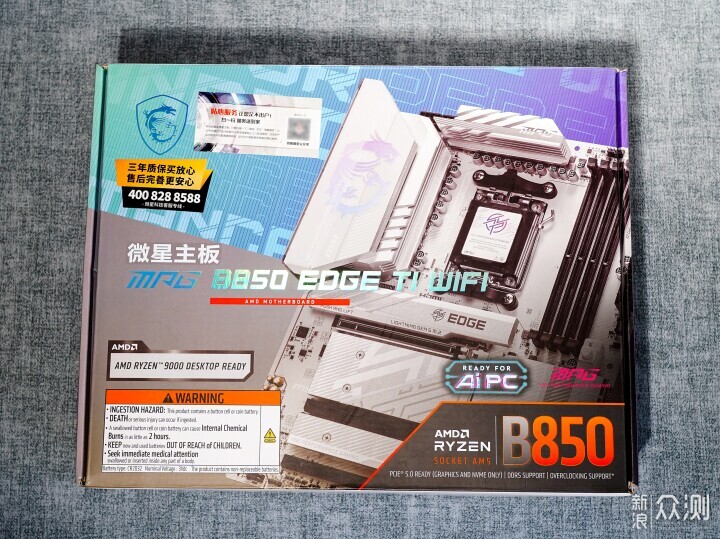

通常，主芯片组的主板模型是最常见的。在更多的模型中，它们会发展出不同级别的高，中和进入。位于高端的主板非常接近更高芯片组水平的主板。我此时与您分享的MSI MPG B850 Edge Ti WiFi（刀片钛）就像主板一样！ Unbox▼包装的正面采用了高饱和设计样式，包括主板渲染，模型和其他信息。 ▼主板是一种标准类型的ATX板，使用带有彩色8层PCB和银白色金属锌组合的钛。由于金属热锌覆盖了巨大的区域，因此主板也很重。 ▼尽管它只是B850主板，但包装配件很丰富。使用Wi-Fi 7antenna和Dock，SATA数据电缆，RGB扩展线，备用M.2安装螺钉，六角形拆卸钥匙，前面板IO扩展线，EZCONN转换电缆以及某些说明和SticKERS等。▼电源的左侧配备了一个过大的散热器，并在此处带有MSI Dragon Emblem徽标。该图形对ARGB有影响，也是整个主板具有光效应的唯一地方。 ▼配置了四个DDR5存储空间，具有双面快照设计，最大支持容量为256GB。在内存频率方面，它可达到8400mt/s（单）。此外，BIOS中有不同的内存和超频工具。 ▼EZ Debug Light和24PIN电源接口上方提供了双位数的诊断代码显示。输入系统后，此诊断代码的显示也可以实时显示CPU温度。 24PIN电源接口下方有一个特殊的EZ Conn接口。使用带有附件的适配器电缆，您可以获得1 4pin PWM风扇 + 1 5V argb + 1 USB 2.0接口。 ▼配备了3个PCIE X16空间，连接了第一个直接CPU，并支持PCIE 5.0 X16。 The第二仅支持PCIE 3.0 X1，第三个支持PCIE 4.0x4，最后两个由芯片组提供。 ▼图形卡插槽可以通过金属包装来加强，并配备了MSI的最新图形卡，该卡是快速拆卸和组装组件：EZ PCIE夹II。锁定扣由金属制成，它更坚固，更耐用。按下后，它将被锁定/关闭，您不必一直保持它来保持状态。这种结构当然不会伤害图形卡的戈尔德手指。 ▼第一个M.2加热锌通过无螺钉采用了快速拆卸和装配设计，底部还装有散热器。其他也需要用传统螺钉拆卸和组装。卸下散热器后，您会发现总共有4个M2接口。上述两个直接连接的CPU PCIE 5.0 x 4的支持；第三个M2接口仅具有PCIE 4.0 x 2速度，使用后第三个PCIE插槽的速度停止。福rth是PCIE 4.0 x 4的全速度，芯片组提供以下两个M2接口。 SSD还使用快速拆卸定义。第一个接口使用全新的金属弹簧结构。安装时，只需按。在跳舞方面，一旦按下SSD，它就会提高。其他三个是传统的快速拆卸和组装设计，需要黑色塑料板才能锁定/解锁，因为该结构上方有螺钉孔可以固定散热器。 ▼除了标准风扇，ARGB，RGB，USB2.0和主板下的其他接口外，还有一个8pin PCIE辅助电源接口，以增强PCIE图形卡插槽电源电源。 ▼前USB和SATA界面均使用90度设计设计，并隐藏在外部武器下，从而从正面看时看起来更好。 USB接口包含：1个USB 20GBPS Type-C接口（P13EQX2再次是驱动程序）和2个USB 5GBPS type-a Inter面对面。提供了4个SATA 6GBPS接口，但它们都是非总部的，并通过第三方ASM1064芯片加强。 ▼在IO接口方面，USB接口被缩小：2 x 10Gbps type-a（red），3 x 10Gbps type-c，1 x 5Gbps type-a（蓝色）和4个USB 2.0接口。视频接口只有1个HDMI 2.1；音频接口包括1 s/pdif的纤维和2 3.5mm；网络接口是一个5G网络端口和2个WiFi7天线直接插件连接列。此外，还有两个物理按钮，它们是函数，例如闪存blos按钮而无需启动和关闭BIOS（Flash Blos按钮）。 ▼PCB的背面也被绘制，它也是钛颜色，与纯白色具有一定的色彩差异。此外，还有几个芯片，芯片电容器等。拆卸;卸下不同的散热器并戴上主板！ MOS和电感器部件均具有7W/MK热垫。 ▼看裸板的情况，整个PCB都涂在钛上，这是令人惊叹的。 ▼SA电源条款，有17组电感器和相应的DR MOS。 PWM控制器是Xinyuan Company MP2857的MP2857，最多支持7+2相的电源。其中，有16个阶段配备了MP87670型号的Dr.Mos和80A电流的单相输出。根据PWM芯片，没有相位对相的芯片，它应该是7期的主要电源，并连接到并行 + 2相芯显示电源。 MISC还有另一个阶段，该阶段负责核心和SOC之外的电源。它使用Richtek RT3672EE作为PWM主控制，对应于丝绸印花BR00的DRMO，以及来自Alpha Omega的DRMO，该DRMO的支持最多可支持55A电流。 ▼ In terms of the network, the wired network card is Realtek RTL8126 5G network card, which can develop a high-speed LAN environment (such as connecting NAS);;;;;;;;;;;;;;;;;;;;;;;无线nETWORK卡是WiFi 7，支持蓝牙5.4，特定模型是Qualcomm QCNCM865，它支持320MHz的完整带宽，但现在只能在NDOWS 11系统上使用它。 ▼声卡芯片是小蟹的ALC4080，配备了5个音频电容器。 ▼由于B850是使用单个FCH芯片设计的，因此其扩展性能是有限的，并且许多接口已经实现了第三方芯片。例如，GL850提供了4个USB 2.0接口的后部；前2个USB 5GBPS接口由GL3523提供，它们不是来自CPU或芯片组。此外，主板还为USB接口提供了许多重新流动器，以确保信号质量。 HD3220在主板后面的10Gbps提供了对C型接口的支持； GL9901VE为主板后部10Gbps的A型接口提供了支持。 ▼B850刀片钛有许多可以共享和分割设计的频道，因此有许多PCLE开关和分裂芯片到M中其他板。 ▼其他芯片包括：Winbond的W25Q256JWEN是具有存储容量的BIOS芯片：256MB（32m x 8）。 NUC1262Y是32位微控制器用于控制ARGB照明影响的臂。 NCT6687D是主板监控芯片。 RTD2151是一个视频转换信号芯片，可为HDMI 2.1视频输出接口提供支持。比较：我在之前回顾了X870E的X870E主板（请参阅下面的链接），并比较了这两个主板之间的差异。钛主板看起来更好！从芯片组的角度来看，AMD 800系列的主板与600系列Motherboardard相比，分享MPG X870E Edge Ti Wifi的变化略有变化。简而言之，X870E有一个Bearbearkid50▼摘要和比较表供所有人观看。两者的大多数调整实际上是相同的，包括电源，PCLE插槽，网络调整，声卡和音频接口等。两个X870E的散热器S有连接的热管以平衡热量。 B850具有无X870E的四个SATA接口。 B850是带有两个USB 4.0接口的第三方芯片。 B850具有两个没有X870E的M2辐射器。所有都是快速拆卸结构。 SSD的快速拆卸都是由金属弹簧结构制成的，就安装和拆卸SSD而言，它比B850好。两个主板都有一个共享的频道设计：PCLE 5.0 M2接口和X870E中的共享U4通道；半-G Pcle 4.0 m2接口到B850和PCLE 4.0 x4插槽共享通道。至于B850刀片钛的好处，这也很明显，它比X870E刀片钛较便宜！ ▼两个主板与外观非常相似（上半部通常是相同的），因此，如果您不需要U4接口，则不会认为M2接口的半速度，如果您想要白色的主板，很明显，MPG B850 Edge Ti WiFi是一个更好的选择。 ▼甚至就性能和扩展而言，PG B850 Edge Ti Wifi在同一系列中并没有失去许多主板。但这并不能涵盖芯片组的缺点！与上一代B650相比，B850芯片组不再升级到PCIE通道，从而导致主板的定位增加随调整而延伸！ ▼B850芯片组只能给出8个PCIE 4.0和4个PCIE 3.0。不用说，与门旁边的B860芯片组相比，如果不认为它是CPU提供的通道，则它在B760芯片组中没有优势。但是现在，高端ATX主板有4平方米的接口。作为B850的主板，我们需要跟上。除了CPU提供的两个PCIE 5.0外，我们只能选择芯片组的所有PCIE 4.0通道。由于该B850刀片钛仍保留PCIE 4.0x4插槽，因此该通道需要共享并创建半速M2接口。这样，PCIE插槽也可以适应半速M2 Inter脸，这无疑是一种更灵活的方法。我对半速M2接口没有过多的阻力，但是在零售频道中没有通常的一半速度SSD出售，这有点令人尴尬。 ▼它还带有链反应：因为PCIE 4.0通道具有M2接口和PCIE空间，因此5G有线和WiFi 7 Wireless需要使用PCIE 3.0通道，因此SATA界面无法提供芯片组（所有第三方都使用B850刀片钛合金）。查看此主板频道的应用确实使我为主板制造商感到高兴。毕竟，没有米饭很难做饭！尽管AMD在CPU方面获胜，但我仍然希望AMD能够更加谨慎和升级！  关于我们 商业合作 商人注册 用户条款 站点图 新手指南 RSS 链接申请说明：1。公共测试愿意交换指向主要网站的链接。如果您需要的话，请首先在您的网站上准备公共公共测试链接。链接文字：公共测试 链接地址：http：//zhongce.sina.com.cn2。 链接后，请通过电子邮件向我们发送您网站的名称，链接地址和其他信息。电子邮件：[email protected]。 对于开放友好链接并具有健康内容并满足友好链接到本网站的网站，我们将在公共测试管理员严格审查后的三个工作日内在您的网站上创建链接。谢谢！
